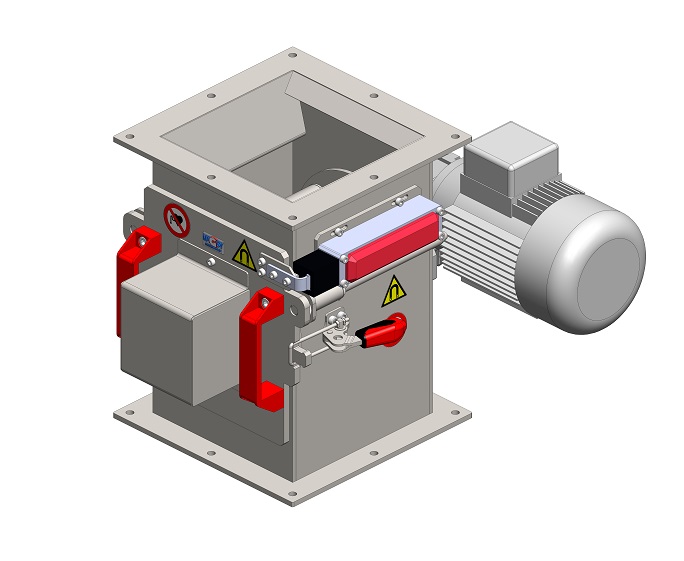

Rotační magnetický separátor MSVR – Standard

Magnetický separátor MSVR – STANDARD je základním a nejrozšířenějším typem manuálně čištěného rotačního magnetického separátoru, dosud používaného pro magnetickou separaci z hůře prostupných, sypkých směsích.

Podrobnější info

Velikostní modely, a řešení separátoru

MSVR STANDARD  je standardně vyráběn pro připojení do hranatého potrubí. V případě instalace do kruhového potrubí je potřeba dodat vhodné přechodky z hranatého na kruhové potrubí. Na přání Vám tyto přechodky také rádi dodáme.

MSV Standard běžně vyráběné modely, velikosti:

Pro hranaté potrubí o rozměrech: 200×200; 250×250; 300×300; 350×350; 400×400 mm

V případě požadavků zákazníka (atypické připojovací rozměry, nedostatečná stavební výška) Vám vyrobíme MSV STANDARD rozměrově upravené podle Vašich požadavků na zakázku.

Hlavní přednosti separátoru MSVR STANDARD:

  • Spolehlivá separace – díky rotaci magnetických jader dochází k vytvoření dokonalého propadového labyrintu
  •  Vysoká úroveň separace – užití nejsilnějších NdFeB magnetů, a snížení ztráty magnetické síly přesným obrobením krycí trubice magnetického jádra na co nejmenší tloušťku
  • Volitelný stupeň výbavy magnetických jader ve stupních I nebo II
  • Vysoká úroveň strojírenského zpracování – nejlepší použité materiály, vysoká přesnost strojního opracování, odolnost, trvanlivost, montážní připravenost
  •  Uživatelsky jednoduchý systém čištění – systém vytažitelných krycích trubic z magnetických jader pomocí ergonomicky navrženého čistícího přípravku

Podle požadované úrovně magnetické separace, ochrany technologie, nebo ochrany produktu je magnetické jádro možné osadit různou sestavou magnetického obvodu a to ve dvou standardizovaných stupních. Buď je upřednostněna hodnota magnetické indukce, nebo je třeba preferovat hodnotu odtrhové síly. Podle těchto kritérií je volena kompozice jádra ve stupních I. až II.

Velkou výhodou při čištění magnetické komponenty je fakt, že se nevytahují magnetická jádra z nerezových krycích trubic, ale v případě našeho STANDARD řešení se stahují krycí trubice z magnetických jader což má za následek maximální zvýšení bezpečnosti při čištění magnetického separátoru – magnetická jádra není možné v tomto případě odložit samovolně a nehrozí tak poranění „přicvaknutím“ magnetických jader ke kovovým předmětům.

MSVR – Standard – čištění

MSVR – Standard – čištění

MSVR – Standard – čištění

MSVR – Standard – čištění

MSVR – Standard – čištění

Základní technická specifikace MSVR STANDARD

Magnetické vybavení

  • velmi silné NdFeB magnety v krycích trubicích
  • magnet mezikruží vnější Ø= 29 mm, Trubice vnější Ø= 31-32 mm podle požadovaného magnetického výkonu

Tepelná odolnost magnetického materiálu

  • standardně: do 80 ˚C
  • opčně : až do 150 ˚C

 Magnetický výkon

Systém roštů

  • rotační, vytahovací krycí trubice, magnetická jádra stacionární – pevná

Labyrint propadu

  • díky rotujícímu komponentu je zajištěn maximální propadový labyrint

Materiál skříně, magnetického komponentu

  • standardně: nerezová ocel 1.4301 / AISI 304
  • opčně:  nerezová ocel 1.4404 / AISI 316L (pro kyselé pH)

Materiál těsnění dvířek

  • standardně: gumové těsnění v kvalitě podle úkolu separace a provozních podmínek
  • opčně:  potravinářské těsnění v konformitě do potravinového průmyslu

Všechny materiály jsou certifikovány v kvalitě podle norem EU.

Povrchové úpravy

  • vnější plochy skříně a rám roštu: strojně tryskáním keramickou směsí
  • vnější povrch trubic roštu: strojně tryskáním, nebo leštěním v opci
  • vnitřní povrchy skříně jsou strojně tryskány, pro potravinářský průmysl jsou zákoutí a sváry uvnitř skříně opracovány podle požadavků potravinářských norem (v opci)

Připojovací prvky

  • standardně přírubou dle příslušného rozměru potrubí
  • protipříruby jsou součást dodávky výrobku

Strojírenské zpracování

  • je zaručeno kvalitní a precizní strojírenské zpracování
  • veškeré strojírenské opracování je prováděno na strojích vlastní výrobní základny a vlastní strojírenské technologie MAGSY CZ

Sváry dílců

Provedeny dle požadavků platných technologických norem pro svařování nerezových materiálů. Náročnou výstupní kontrolou svárů je zaručena vysoká výstupní kvalita.
