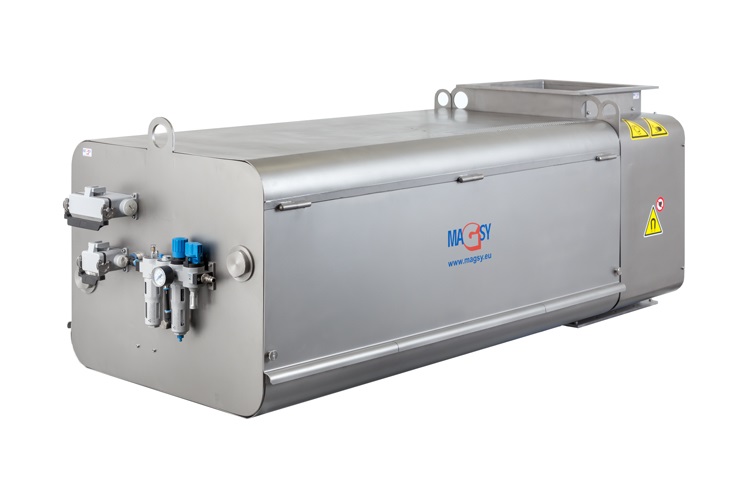

Rotační magnetický separátor MSVR Standard – UP

Magnetický separátor MSVR STANDARD – UP je vylepšeným provedením standardního typu rotačního separátoru zejména co se týká jeho čištění. Pro jeho vyčištění není již třeba žádných pomocných čistících přípravků a je možné tento úkon provést ve velmi krátkém časovém intervalu pomocí velmi jednoduchých, ergonomicky tvarovaných a přizpůsobených madel s maximálně kladeným důrazem na bezpečnost v průběhu čištění.

Podrobnější info

MSVR Standard – UP magnety jsou v pracovním prostoru

MSVR Standard – UP vysunutí magnetů z pracovního prostoru

MSVR Standard – UP vysunutí magnetů z pracovního prostoru a čištění

Velikostní modely a řešení separátoru

MSVR STANDARD – UP je stejně tak jako nižší řada STANDARD vyráběn pro připojení do hranatého potrubí. V případě instalace do kruhového potrubí je potřeba dodat vhodné přechodky hranatého na kruhové potrubí. Na přání Vám tyto přechodky také rádi dodáme

MSV Standard – UP – běžně vyráběné modely, velikosti

Pro hranaté potrubí o rozměrech: 200×200; 250×250; 300×300; 350×350; 400×400 mm

V případě požadavků zákazníka (atypické připojovací rozměry, nedostatečná stavební výška) Vám vyrobíme MSV STANDARD – UP rozměrově upravené podle Vašich požadavků na zakázku.

Hlavní přednosti separátoru MSVR STANDARD – UP

  • Spolehlivá separace – díky rotaci magnetických jader dochází k vytvoření dokonalého propadového labyrintu
  • Vysoká úroveň separace – užití nejsilnějších NdFeB magnetů, a snížení ztráty magnetické síly přesným obrobením krycí trubice magnetického jádra na co nejmenší tloušťku
  • Volitelný stupeň výbavy magnetických jader ve stupních I nebo II
  • Inovativní řešení celkového systému, včetně výborného konstrukčního řešení zakrytí jader, – úspory provozních nákladů na údržbu zařízení.
  • Kompaktní zařízení, magnetická jádra a krycí trubice jsou součástí skříně, odnímatelná nádoba na Fe-odpad je součástí produktu – nevyžaduje žádný dodatečný čistící přípravek
  • Uživatelsky nejpříjemnější ruční systém čištění = vyjížděním samostatné komponenty, snížení ztrát pracovního času obsluhy, vysoký stupeň bezpečnosti práce!
  • Vysoká úroveň strojírenského zpracování – nejlepší použité materiály, vysoká přesnost strojního opracování, odolnost, trvanlivost, montážní připravenost
  • Magnetická jádra jsou trvale kryta krycími měchy a nehrozí tak jejich znečištění či poničení během procesu čištění

Podle požadované úrovně magnetické separace, ochrany technologie, nebo ochrany produktu je magnetické jádro možné osadit různou sestavou magnetického obvodu a to ve dvou standardizovaných stupních. Buď je upřednostněna hodnota magnetické indukce, nebo je třeba preferovat hodnotu odtrhové síly. Podle těchto kritérií je volena kompozice jádra ve stupních I. až II.



Informace o bezpečnosti a kvalitě separátorů

Dbáme na vysokou kvalitu magnetických separátorů

Základní technická specifikace MSVR STANDARD – UP

Magnetické vybavení

  • velmi silné NdFeB magnety v krycích trubicích
  • magnet mezikruží vnější Ø= 29 mm, Trubice vnější Ø= 31-32 mm podle požadovaného magnetického výkonu

Tepelná odolnost magnetického materiálu

  • standardně: do 80 ˚C
  • opčně : až do 150 ˚C

Magnetický výkon

Systém roštů

  • rotační, vytahovací magnetická jádra, krycí trubice stacionární – pevná

Labyrint propadu

  • díky rotujícímu komponentu je zajištěn maximální propadový labyrint

Materiál skříně, magnetického komponentu

  • standardně: nerezová ocel 1.4301 / AISI 304
  • opčně: nerezová ocel 1.4404 / AISI 316L (pro kyselé pH)

Materiál těsnění dvířek

  • standardně: gumové těsnění v kvalitě podle úkolu separace a provozních podmínek
  • opčně: potravinářské těsnění v konformitě do potravinového průmyslu

Všechny materiály jsou certifikovány v kvalitě podle norem EU.

Povrchové úpravy

  • vnější plochy skříně a rám roštu: strojně tryskáním keramickou směsí
  • vnější povrch trubic roštu: strojně tryskáním, nebo leštěním v opci

vnitřní povrchy skříně jsou strojně otryskány, pro potravinářský průmysl jsou zákoutí a sváry uvnitř skříně opracovány podle požadavků potravinářských norem (v opci)

Připojovací prvky

  • standardně přírubou dle příslušného rozměru potrubí
  • protipříruby jsou součást dodávky výrobku

Lineární vedení posuvu

  • velmi přesné lineární vedení, prachově utěsněné kluzné plochy

Materiál krycího flexibilního vaku (krycí vak magnetických jader v průběhu čištění)

  • Kortexin

Strojírenské zpracování

  • je zaručeno kvalitní a precizní strojírenské zpracování

veškeré strojírenské opracování je prováděno na strojích vlastní výrobní základny a vlastní strojírenské technologie MAGSY CZ

Sváry dílců

provedeny dle požadavků platných technologických norem pro svařování nerezových materiálů. Náročnou výstupní kontrolou svárů je zaručena vysoká výstupní kvalita.
