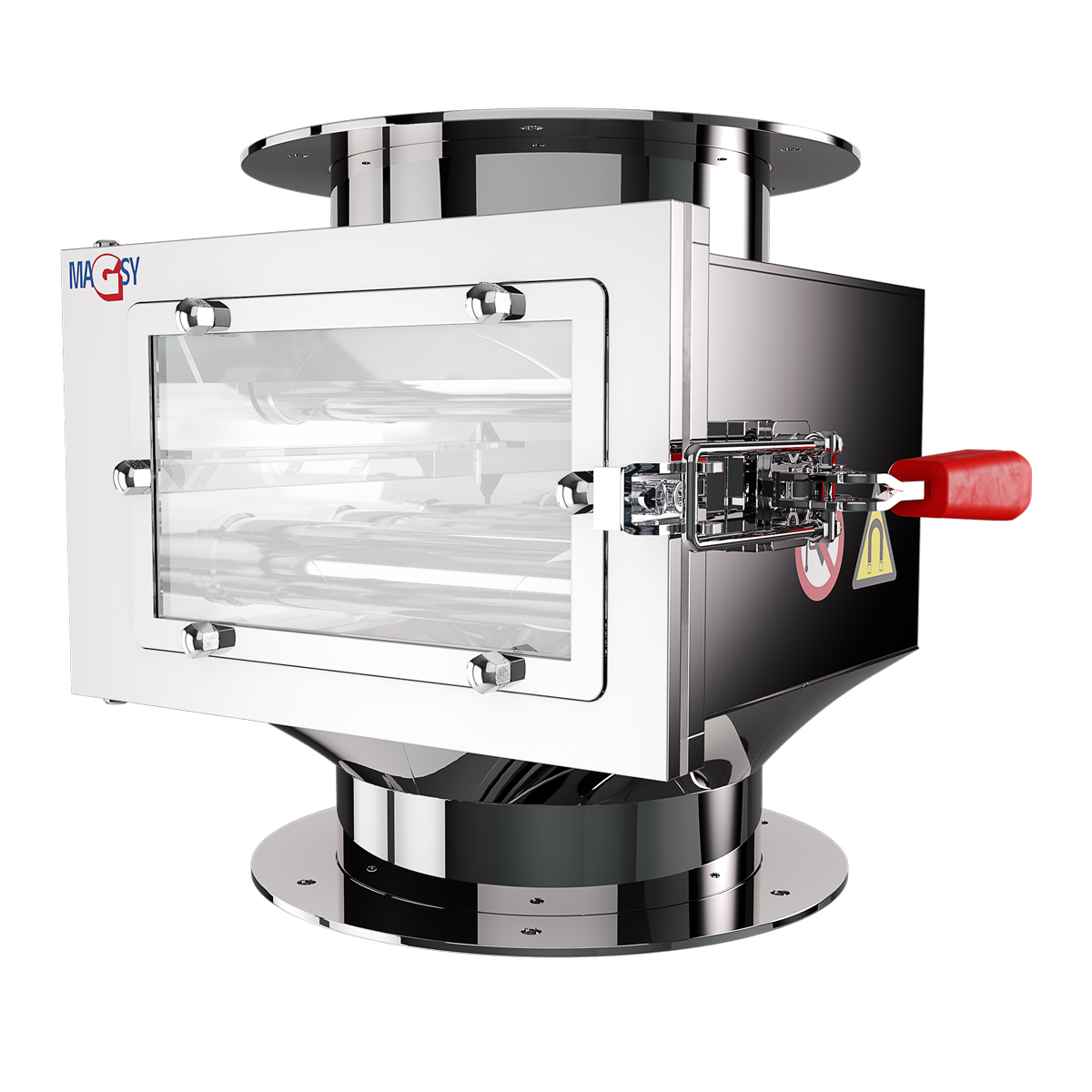

Magnetický separátor s výsuvnými rošty MSV – Classic

Magnetický separátor MSV - Classic je základním a nejrozšířenějším typem manuálně čištěného roštového separátoru, dosud používaného v sypkých směsích. Velikostní modely, a řešení separátoru MSV-Classic je vyráběn buď pro připojení do kruhového, nebo hranatého potrubí.

---

MSV-Classic standardně vyráběné modely, velikosti:

• Pro kruhové potrubí o průměrech: 100; 150; 200; 300; 400 mm
• Pro hranaté potrubí o rozměrech: 100x100; 150x150; 200x200; 300x300; 400x400 mm

V případě potřeby (atypické připojovací rozměry, nedostatečná stavební výška) je MAGSY připravena vyrobit MSV Classic v upravených rozměrech podle dispozice, na zakázku.

Hlavní přednosti separátoru MSV – Classic:

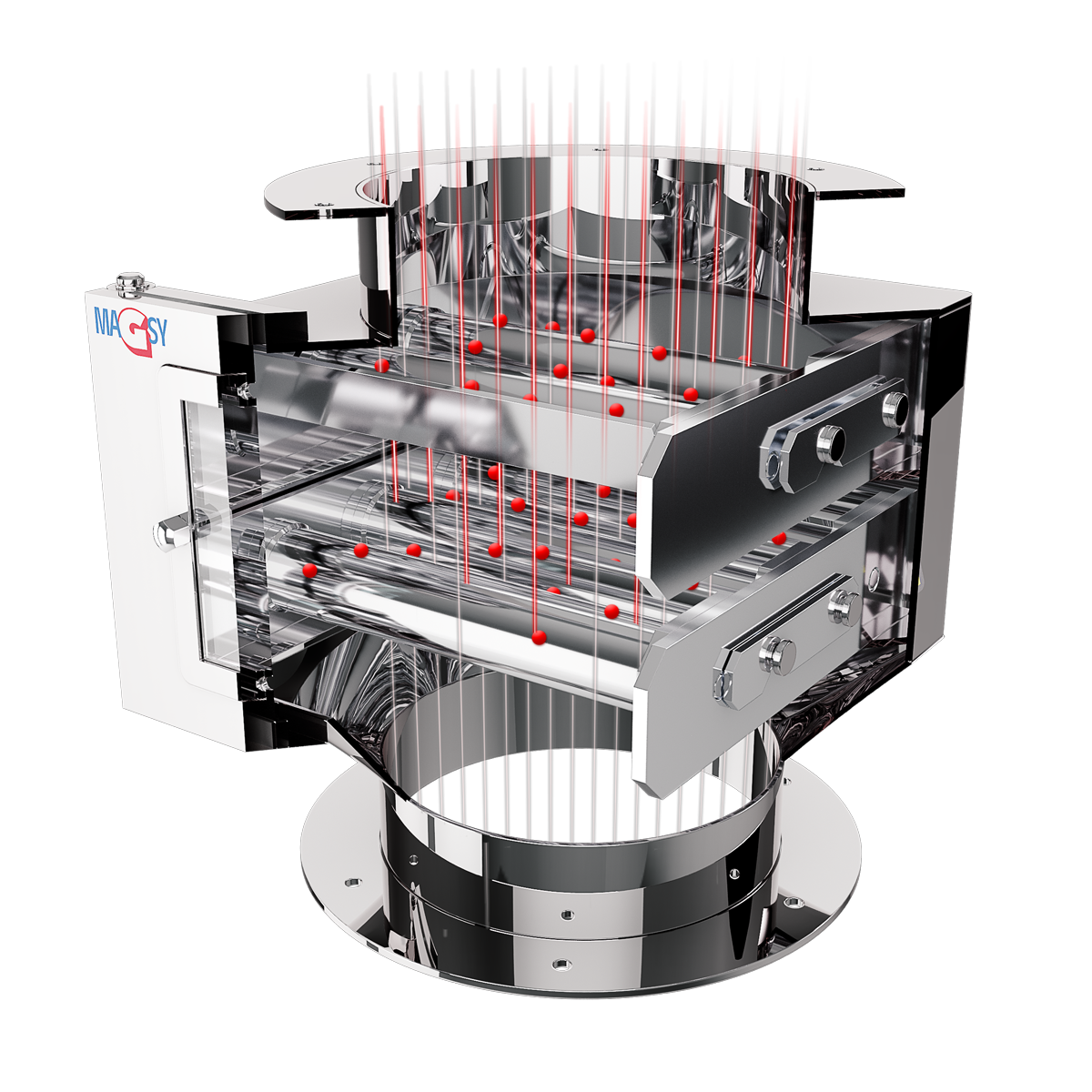

• Spolehlivá separace - labyrint dvou pater roštů.
• Vysoká úroveň separace - užití nejsilnějších NdFeB magnetů, a snížení ztráty magnetické síly přesným obrobením krycí trubice jádra na tloušťku max. 0,6 mm.
• Volitelný stupeň magnetické výbavy jader ve stupních I, - VI. - správné řešení úkolu separace v závislosti na provozních podmínkách a cíli separace.
• Vysoká úroveň strojírenského zpracování - nejlepší použité materiály, vysoká přesnost strojního opracování, odolnost, trvanlivost, montážní připravenost.

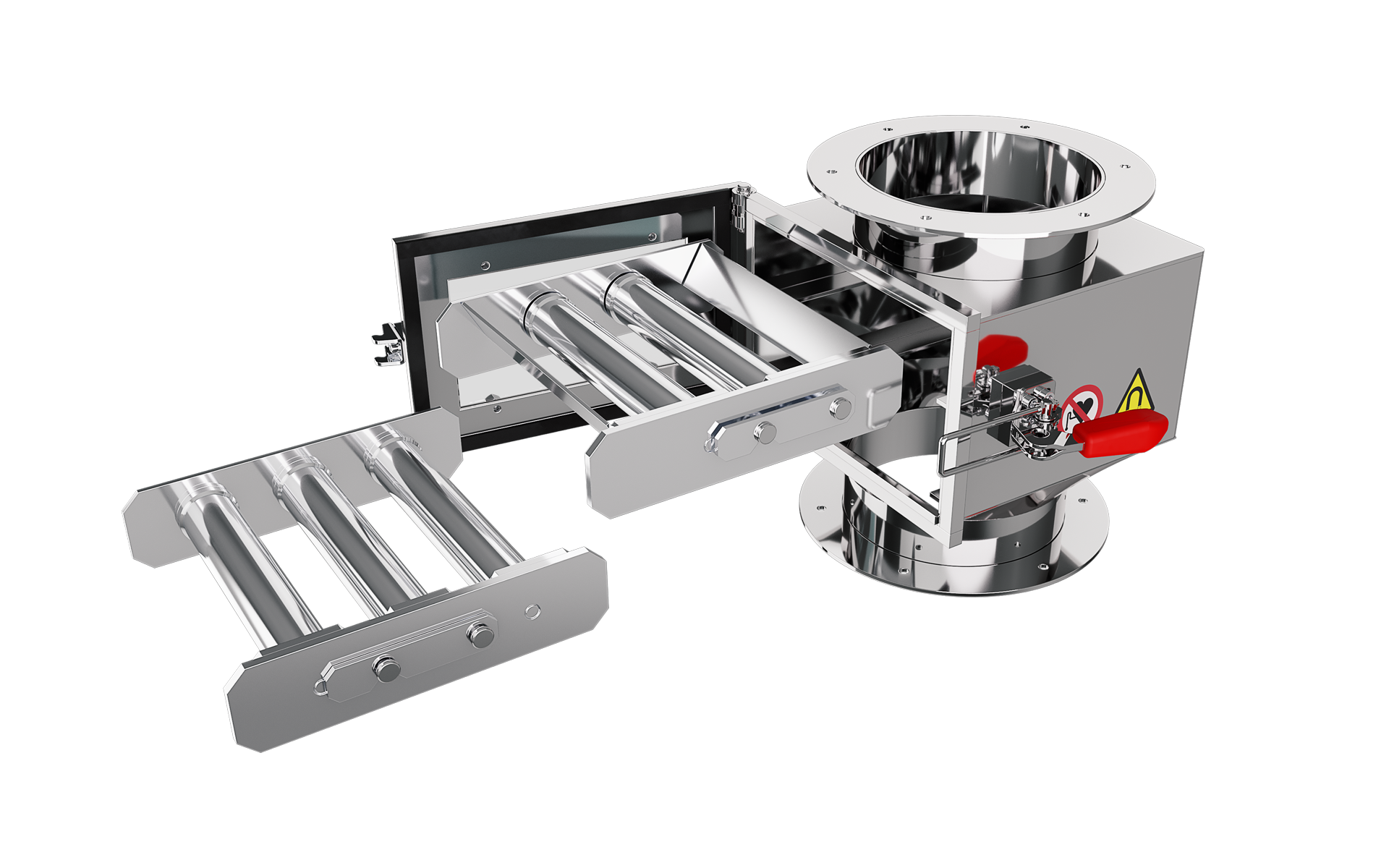

• Uživatelsky příjemný systém čištění - systém vytažitelných roštů a jader,snížení ztrát pracovního času obsluhy.

Podle cíle magnetické separace, tj. buď ochrany technologie, nebo ochrany produktu media a také podle provozních podmínek úkolu je separátor možné vybavit z hlediska magnetického výkonu různou kompozicí magnetického jádra, a to ve všech čtyřech standardizovaných stupních. Tzn., buď je upřednostněna hodnota magnetické indukce, nebo je třeba preferovat hodnotu odtrhové síly. Podle těchto kritérií je volena kompozice jádra ve stupních I. až VI. Rošty a magnetická jádra MSV-Classic jsou samostatně výsuvné. Tento systém zabezpečuje možnost pohodlného a dobrého systému čištění roštů od Fe nečistot. Při čištění roštů je však z hlediska bezpečnosti práce potřeba opatrnosti při manipulaci s vytaženými rošty a jádry (neopatrná manipulace = nebezpečí úrazu na prstech rukou). Poznámka Pro další usnadnění procesu očištění magnetických roštů a zejména pro zvýšení bezpečnosti práce při čištění roštů MSV-Classic vyrábí MAGSY speciální čistící přípravky.

Základní technická specifikace MSV-Classic

Magnetické vybavení

• velmi silné NdFeB magnety, v krycích trubicích.
• magnet mezikruží vnější Ø= 29 mm, Trubice vnější Ø= 31-32 mm podle magnetic. výkonu

Tepelná odolnost magnetického materiálu

• standardně: do 80 °C
• opčně : až do 150 °C

Magnetický výkon

• volbou ze 6 stupňů, I – VI podle úkolu separace a provoz. podmínek

Systém roštů

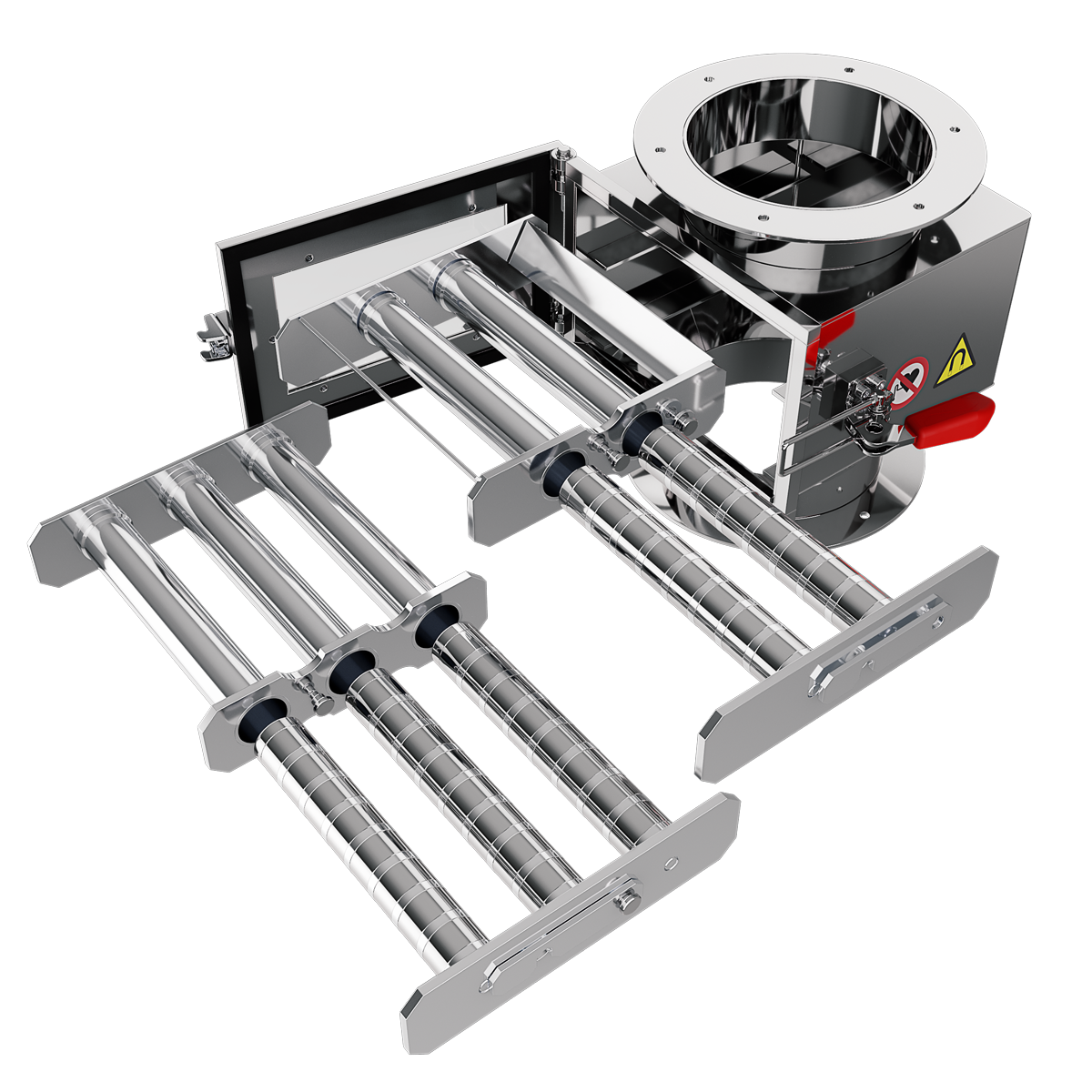

• stacionární, vytahovací rošty a vytahovací magnetické jádra

Labyrint propadu

• magnetické rošty minimálně ve dvou patrech

Materiál skříně, roštů

• standardně: nerezová ocel 1.4301 / AISI 304
• opčně: nerezová ocel 1.4404 / AISI 316L (pro kyselé pH)

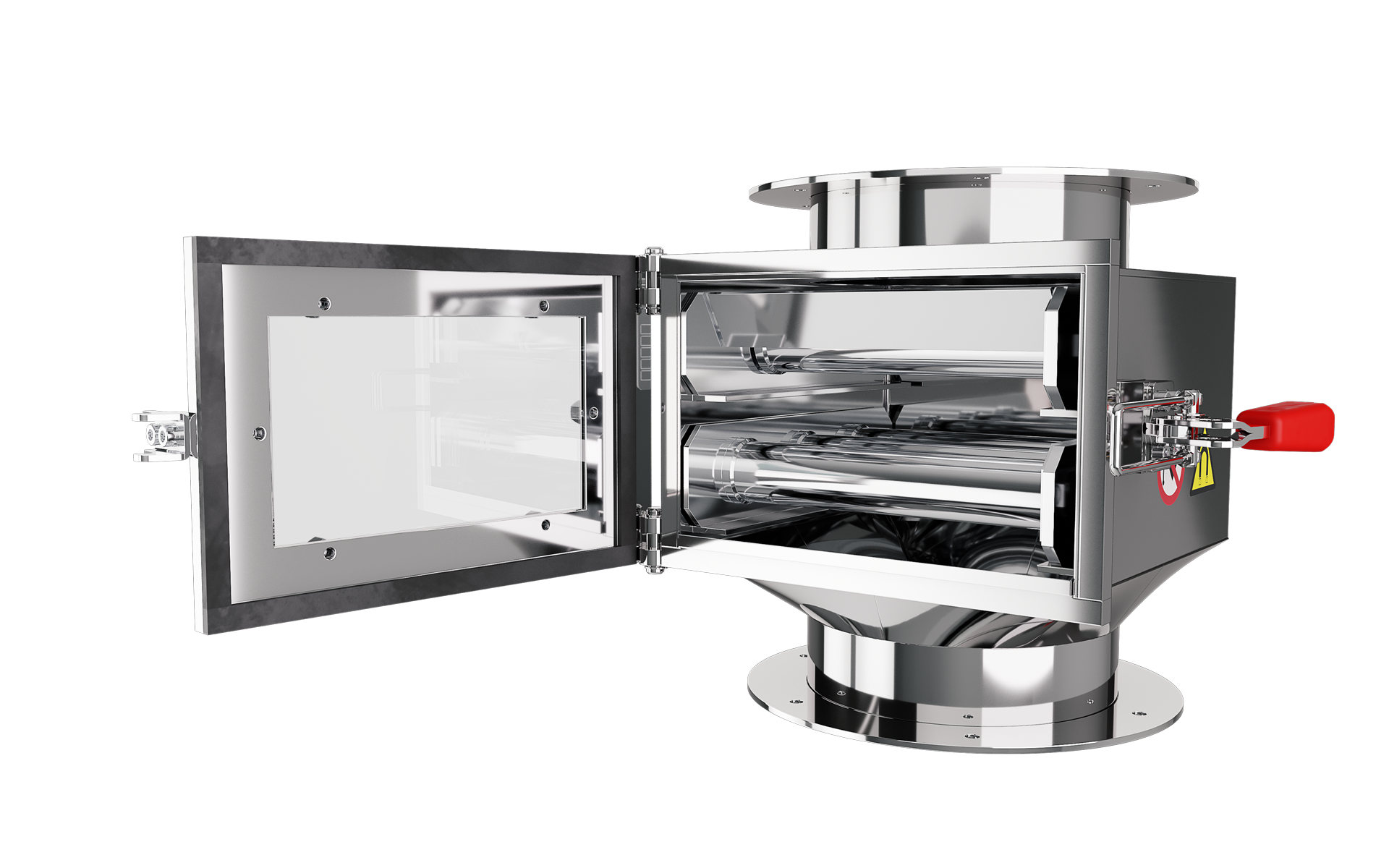

Materiál dvířek

• standardně: nerezový plech, v kvalitě podle skříně
• opčně: plexisklo PMMA (Polymethylmethakrylát)

Materiál těsnění dvířek

• standardně: gumové těsnění v kvalitě podle úkolu separace a provozních podmínek
• opčně: potravinářské těsnění v konformitě do potravinářského průmyslu

Všechny materiály jsou certifikovány v kvalitě podle norem EU.

Povrchové úpravy

• vnější plochy skříně a rám roštu: strojně tryskáním keramickou směsí
• vnější povrch trubic roštu: strojně tryskáním, nebo leštěním v opci
• vnitřní povrchy skříně jsou strojně otryskány. Pro potravinářský průmysl jsou zákoutí a sváry uvnitř skříně opracovány podle požadavků potravinářských norem (v opci).

Připojovací prvky

• standardně přírubou dle příslušného rozměru potrubí
• nebo volitelně JACOB sponou dle příslušného rozměru potrubí

Protipříruby jsou součást výrobku. Jiné připojovací prvky (např. „hladká trubka“) jako nestandardní provedení je možné v opci.

Strojírenské zpracování

Veškeré strojírenské opracování je prováděno na strojích vlastní výrobní základny a vlastní strojírenské technologie MAGSY CZ.

Sváry dílců

Provedeny dle požadavků platných technologických norem pro svařování nerezových materiálů. Náročnou výstupní kontrolou svárů je zaručena vysoká výstupní kvalita.

Čistící přípravky k MSV

MAGSY, jako výrobce separátorů, se velmi orientuje na zjednodušení způsobu a zvýšení komfortu čištění vlastních separátorů. Pro zjednodušení samotného čištění manuálních separátorů vyrábí MAGSY čisticí přípravky, které jsou nabízeny jako dodatečné, fakultativní zařízení výbavy k separátorům. Čistící přípravek k MSV-Classic slouží pro zjednodušení procesu čištění, ke zvýšení komfortu čištění a taktéž pro zvýšení bezpečnosti práce při manipulaci s magnetickými rošty. Materiál: nerezový plech 1.4301.

Postup práce s čisticím přípravkem:

• rošt s jádry se upevní do držáku na čisticím přípravku  (č.1)
• po odjištění spony (c.2) se jádra vytáhnou z roštu (č.3)
• samostatné jádra, vytažené z roštu se uloží do samostatné přihrádky (č.4), kde jsou kryty před vlastním poškozením a znečištěním a současně jsou tak zabezpečeny z hlediska úrazu.
• samostatný, prázdný rošt je pak bez magnetického pole a Fe nečistoty z něho volně opadnou do odpadní schránky. Zbytkové nečistoty lze snadno setřít štětcem.

Využití čisticího přípravku:

• zvyšuje komfort čištění
• zvyšuje bezpečnost práce
• zvyšuje trvanlivost magnetických jader

MAGSY doporučuje využívat čisticí přípravky k čištění magnetických separátorů.
