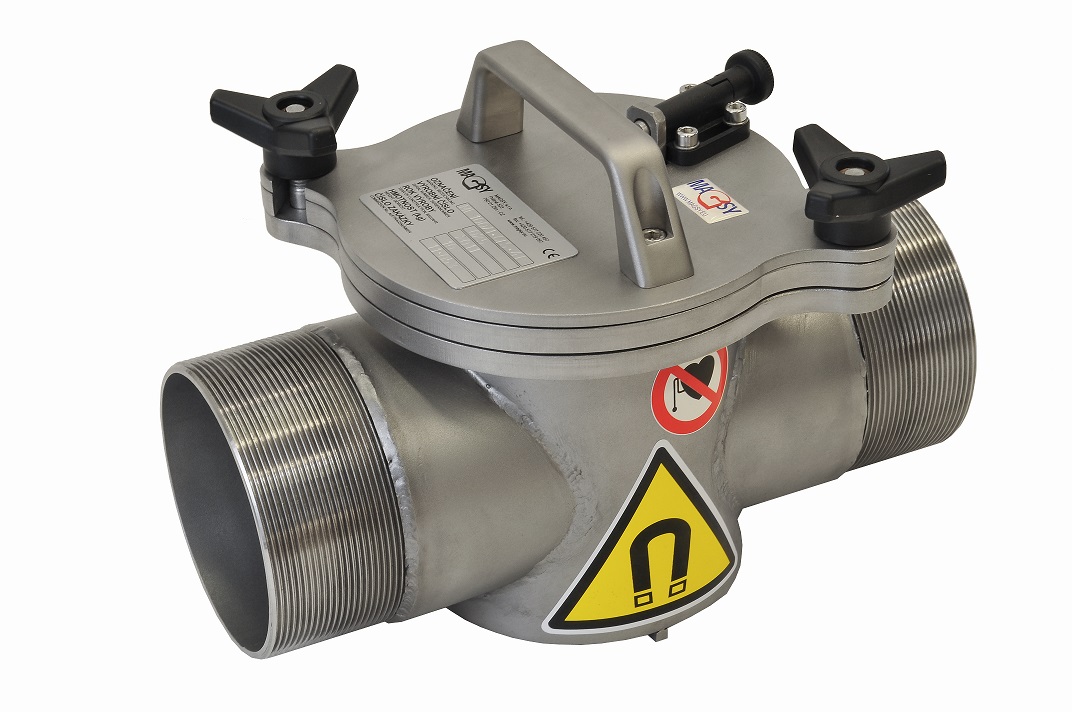

Cisternový magnetický separátor MF CIS Special

MF 100/1-CIS-4P-N-5-120-S-P-MODEL 1 - 51943 Tento cisternový průtokový magnetický separátor slouží k separaci kovových nečistot ze suchých práškových, sypkých, dobře prostupných materiálů potravinářského, chemického anebo surovinového průmyslu, které jsou při vykládce přepravovány z cisternového vozu pomocí stlačeného vzduchu případně volným sypáním. Bezpečnostní zajištění magnetického komponentu u těla separátoru je zajištěno pomocí bezpečnostních matic. Separátor je vhodný do tlakového potrubí o maximáním tlaku 2 bary. Průtočný labyrint tvoří 7 magnetických trubic.

Novinky oproti standardní verzi

• Separátor obsahuje silikonové těsnění na dvou místech. 1. mezi tělem a trubicemi a 2. mezi trubicemi a magnety.
• Magnety jsou trvale kryty nerezovými trubicemi. Výhoda tohoto řešení spočívá v tom, že magnety jsou bezpečně chráněny proti vlhkosti. A také při neopatrném čištění se na magnety nedostanou jakékoliv kovové nečistoty.
• Magnetický komponent je k tělu separátoru připevněn čtyřmi zajišťovacími body.
• Celý magnetický separátor je kompletně opískovaný, leštěné jsou pouze krycí trubice kvůli lepšímu čištění – setření nachytaných kovových nečistot.

Technické vlastnosti separátoru

• 100 – vnitřní průměr vstupu a výstupu 100 mm
• 1 – jednoplášťový, žádné chlazení ani vyhřívání těla separátoru
• 4P - čtyřpalcový šroubový vnější závit na vstupu a výstupu
• N – celý separátor je vyroben z nerezové oceli 1.4301
• Magnetická indukce na plášti 12.343 G
• Odtrhová síla na plášti 97 N
• 120 - teplotní odolnost do 120 °C

Základní technická specifikace

Magnetické vybavení

• velmi silné NdFeB magnety v krycích leštěných nerezových trubicích

Tepelná odolnost magnetického materiálu

• standardně do 80 °C

Magnetický výkon

• standardně stupeň IV. – vysoká odtrhová síla a indukce

Materiál separátoru

• standardně: nerezová ocel 1.4301 / AISI 304
• opčně: nerezová ocel 1.4404 / AISI 316 L (pro kyselé pH)

Tlaková odolnost

• standardně: 2 bar
• dle požadavků je možné připravit provedení do vyššího tlaku

Povrchové úpravy

• vnější plochy a tělo separátoru: strojně tryskáním keramickou směsí
• vnější povrch krycích trubic: leštění

Připojovací prvky

• standardně závitová trubka 80 nebo 100 mm
• dle požadavků možné dovybavit rychloupínacími hasičskými spojkami

Materiál těsnění

• standardně: těsnění splňující požadavky pro potravinářský průmysl
