Magnetický separátor s výsuvnými rošty MSV - EKO

Magnetický separátor s výsuvnými rošty MSV – EKO

Magnetický separátor MSV – EKO je nejjednodušší verzí roštového separátoru MSV. MSV – EKO vychází ve své konstrukci z typu MSV – Classic, je však konstrukčně zjednodušen. Magnetický rošt má sice labyrint propadu, ale rošt je tvořen jen uzavřenými magnetickými tyčemi, nikoliv trubicemi s vytažitelnými jádry.

MSV – EKO je určen především pro méně náročné zákazníky, kteří zejména nemají vysoké nároky na komfortní systém čištění magnetického roštu. Cenová úroveň MSV – EKO odpovídá zjednodušenému provedení a je nejnižší ze všech skupin MSV.

Podrobnější info

Velikostní modely, a řešení separátoru:

MSV-EKO je vyráběn pro připojení do kruhového nebo hranatého potrubí.

MSV-EKO, je standardně vyráběn jen v modelech velikosti:

  • Pro kruhové potrubí o průměrech: od 100 mm do 200 mm

MSV-EKO se vyrábí jen v jedné úrovni magnetického vybavení, a to v magnetickém výkonu: Magnetická indukce 8900 +/- 500 G a 108 +/-10 N, měřeno na povrchu magnetické tyče.

Hlavní přednosti separátoru MSV – EKO:

  • Spolehlivá separace – labyrint dvou pater roštů
  • Vysoká úroveň separace – užití nejsilnějších NdFeB magnetů, a snížení ztráty magnetické síly přesným obrobením krycí tyče  jádra na tloušťku max. 0,6 mm.
  • Vysoká úroveň strojírenského zpracování – nejlepší použité materiály, vysoká přesnost strojního opracování, odolnost, trvanlivost, montážní připravenost
  • Low-cost cenová kategorie s ohledem na jednoduchou konstrukci.

Nevýhodou je nekomfortní systém čištění magnetických tyčí separátoru od Fe nečistot.

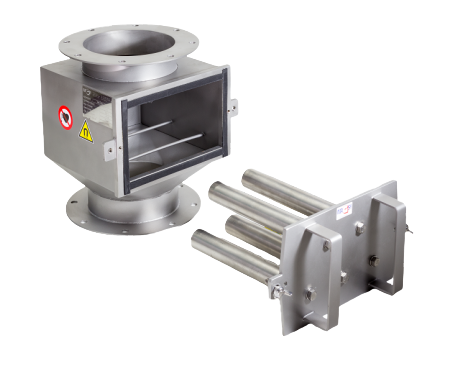

Separační komponentu MSV-EKO tvoří uzavřené magnetické tyče, které jsou upevněny k přední, nosné stěně skříně separátoru. Rošt magnetického separátoru jako celek je vysouvací ze skříně, ale jádra nelze samostatně vysunout.

Čištění magnetického roštu je možné provádět jen manuálně, postupným čištěním (stahováním) Fe-nečistot z povrchu magnetických tyčí, přes odpor magnetické síly.

To je méně komfortní postup ve srovnání se systémem čištění u MSV-Classic, nebo zejména MSV-UP. Při čištění roštu je také potřeba dbát zvýšené opatrnosti z hlediska bezpečnosti práce (neopatrná manipulace = nebezpečí úrazu na prstech rukou).

Základní technická specifikace MSV-EKO

Magnetické vybavení

  • velmi silné NdFeB magnety, v uzavřených magnetických tyčích
  • magnet válec Ø= 29 mm, Tyč vnější Ø= 31 mm
  • tepelná odolnost magnetického materiálu: standardně jen do 80 ˚C

Magnetický výkon

  • jediná úroveň 8900 +/-500 G // 108 +/-10 N, měřeno na povrchu tyče

Systém roštů

  • stacionární vytahovací rošt, nevytažitelné magnetické jádra

Labyrint propadu

  • magnetický rošt ve dvou patrech

Materiál skříně, roštů

  • standardně jen nerezová ocel 1.4301 / AISI 304

Materiál dvířek

  • standardně, jen nerezový plech, v kvalitě podle skříně

Materiál těsnění skříně

  • standardně: gumové těsnění v kvalitě podle úkolu separace a provozních podmínek
  • opčně: potravinářské těsnění v konformitě do potravinového průmyslu

Všechny materiály jsou certifikovány v kvalitě podle norem EU.

Povrchové úpravy

  • vnější plochy skříně: strojně tryskáním keramickou směsí
  • vnější povrch tyčí: bez úpravy, nebo leštěním v opci
  • vnitřní povrchy skříně jsou strojně otryskány. Pro potravinářský průmysl jsou zákoutí a sváry uvnitř skříně opracovány podle požadavků potravinářských norem (v opci).

Připojovací prvky

  • standardně, jen přírubou. Protipříruby jsou součást výrobku.

Strojírenské zpracování

Veškeré strojírenské opracování je prováděno na strojích vlastní výrobní základny a vlastní strojírenské technologie MAGSY CZ.

Sváry dílců

provedeny dle požadavků platných technologických norem pro svařování nerezových materiálů. Náročnou výstupní kontrolou svárů je zaručena vysoká výstupní kvalita.
