- Magnetická separační nádoba MSN UP

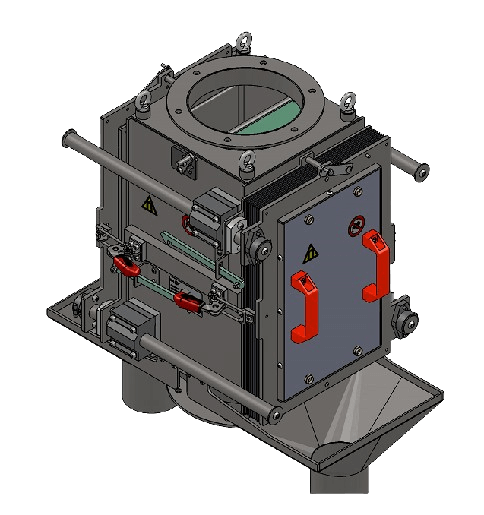

Magnetická separační nádoba MSN UP
Nádoba určená k separaci kovových magnetických nečistot z tekutin. Je osazena magnetickým válcem, který zachytává kovové magnetické nečistoty. Přeseparovaná (vyčištěná) tekutina je ze separační nádoby ČERPÁNA ZPĚT DO SYSTÉMU. Separační nádoba UP je určena pro instalaci do míst, kde je potřeba odseparovanou (vyčištěnou) kapalinu zpětně čerpat do systému. Je osazena propracovaným systémem čerpadel a hladinových čidel. Její funkce je řízena řídicím PLC systémem SIEMENS ovládaným přes barevný dotykový displej.
Podrobnější info
MSN-UP standardně vyráběné modely, velikosti:
Velikost nádoby dimenzujeme dle vyžadovaného průtoku kapaliny
Hlavní přednosti separátoru MSN – UP:
- Separace i ze silně znečištěných kapalin
- Možnost použít tam, kde je potřeba odseparovat velká množství kovových nečistot
- Možnost osadit magnetickým válcem s feritovými i neodymovými magnety
- Automatizovaný typ separátoru bez nutnosti lidské obsluhy
- Možnost nezávislého čerpání tekutiny do separační nádoby a přečištěné tekutiny zpět do systému zákazníka
Konstrukce separátoru MSN – UP
- Separační nádoba se skládá ze dvou nádrží umístěných nad sebou
- Horní nádrž je osazena magnetickým válcem
- Spodní nádrž slouží ke shromažďování přečištěné kapaliny, která je čerpána zpět do systému zákazníka
- Horní nádrž je osazena propracovaným vlnolamem, aby se předešlo přetečení nádoby
- Kapalina protéká pod magnetickým válcem, který zachytí magnetické nečistoty
- Přečištěná kapalina pak protéká do spodní nádoby, z které je čerpána do systému zákazníka
- Horní i spodní nádoba je osazena hladinovými čidly, aby bylo zamezeno přetečení nádoby a běhu čerpadla naprázdno
- Separační nádoba je ovládána PLC SIEMENS s dotykovým displejem
Informace o bezpečnosti a kvalitě separátorů
Dbáme na vysokou kvalitu magnetických separátorů
Magnetické vybavení
- Feritové nebo velmi silné NdFeB magnety
Teplotní odolnost magnetického materiálu
- Standardně: do 80 ˚C
Magnetický výkon
- Feritové magnety: 1500 – 2000 G
- Neodymové NdFeB magnety: 4000 – 5000 G
Čištění separátoru
- Čištění separátoru se provádí automaticky stíráním nečitot z magnetického válce
- Zachycené nečistoty odpadávají do záchytné nádoby
Materiál
- Standardně: nerezová ocel 1.4301 / AISI 304.
- Opčně: nerezová ocel 1.4404 / AISI 316L (pro kyselé pH)
Strojírenské zpracování
veškeré strojírenské opracování je prováděno na strojích vlastní výrobní základny a vlastní strojírenské technologie MAGSY CZ.
Sváry dílců
provedeny dle požadavků platných technologických norem pro svařování nerezových materiálů. Náročnou výstupní kontrolou svárů je zaručena vysoká výstupní kvalita.
Zeptejte se nás – poradíme vám!
Zakázková výroba je naše přednost.
